CPUクーラーを取り付けます!corsairのCPUクーラー 自作PC#10

はい!おはようございます!

前回に引き続き自作PCを使っていこうと思います

今日はCPUクーラーを取り付けていきます!

前回の記事はこちら

PCケースにマザーボードをはめていきます!初めての自作PC#9 - はるえるブログ



【目次】

今回使うCPUクーラーはcorsairのCPUクーラーになります

Corsair iCUE H100i RGB PRO XT 簡易水冷CPUクーラー RGB搭載 240mmラジエーター CW-9060043-WW FN1378

Corsair iCUE H115i RGB PRO XT 簡易水冷CPUクーラー RGB搭載 280mmラジエーター CW-9060044-WW FN1379

ではCPUクーラーを選んだり取り付けるにあたって調べたことを書いていこうと思います。

H100iとは

これは商品名型番ですね!

マザーボードのZとかHみたいな意味合いがあるのかと調べていましたが、どうも型番のようです。違ったら教えてください!

240mmラジエーターとは

ラジエーターは冷却水が入っている所です

このCPUクーラーのラジエーターは240mmなので長方形です!これは120mmのファンが2つつけられるということですね。



120mラジエーターだとファンは1つで

360mラジエーターだと

簡易水冷・空冷とは

簡易水冷とはCPUの冷却に液体を使用して、その液体に熱が伝わることで、冷やす機構です。

空冷は文字の如くファン(空気の力)でCPUを冷やします



では早速CPUクーラーを組み立てていこうと思います!

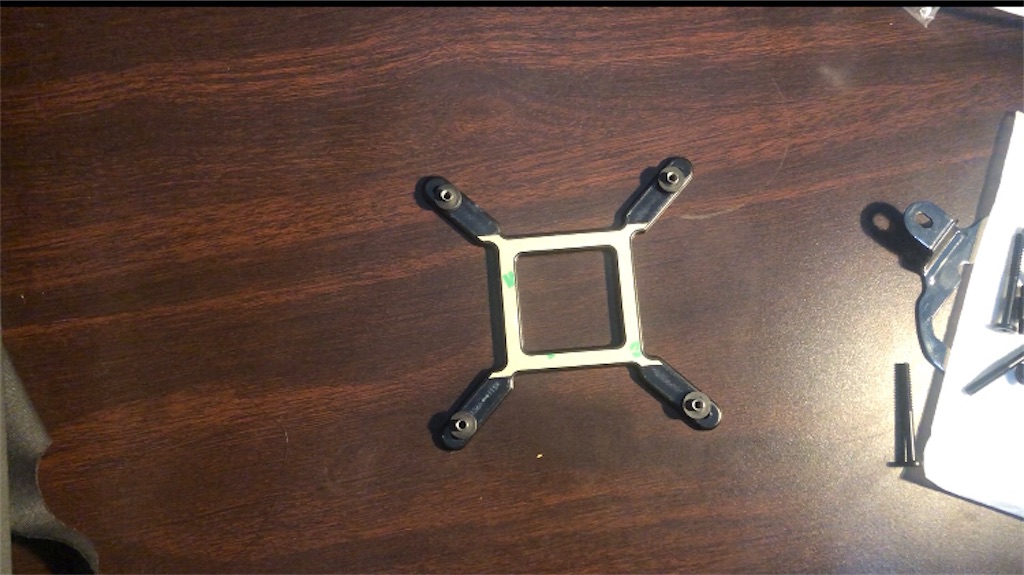

こちらの部品をまずPCケースの裏側から取り付けていこうて思います!

f:id:harukazu1:20210510083257j:image

まずPCケースの背面のカバーをとります。

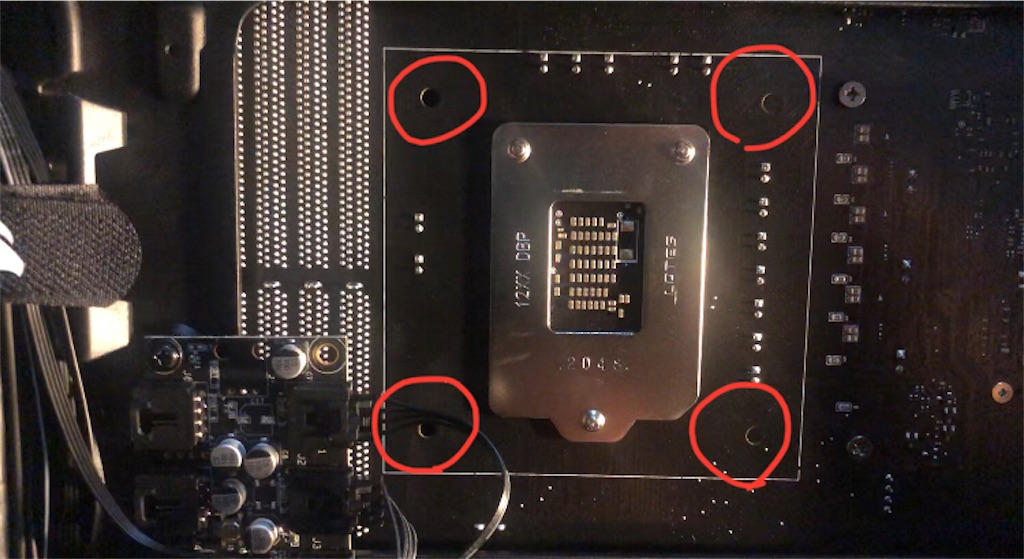

そうするとPCケースの背面からマザーボードの基盤が見えます!



先にマザーボードにCPUクーラーをつけてPCケースにつけた方がいいかもしれませんが、マザーボードをPCケースに先につけちゃいました。

それでもこのケースには穴が空いていてケースに取り付けた後からでもCPUクーラーを取り付けられるようになっています!



ここにこの部品を取り付けて行きます

f:id:harukazu1:20210510083246j:image

ただ注意点があります。

何度もここにはめようとしたのですがはまりませんでした(^◇^;)



少し苦戦した後にピンの位置を移動することが出来ることに気付きました。

そうするとスッと取り付けることが出来ました!

f:id:harukazu1:20210510083251j:image

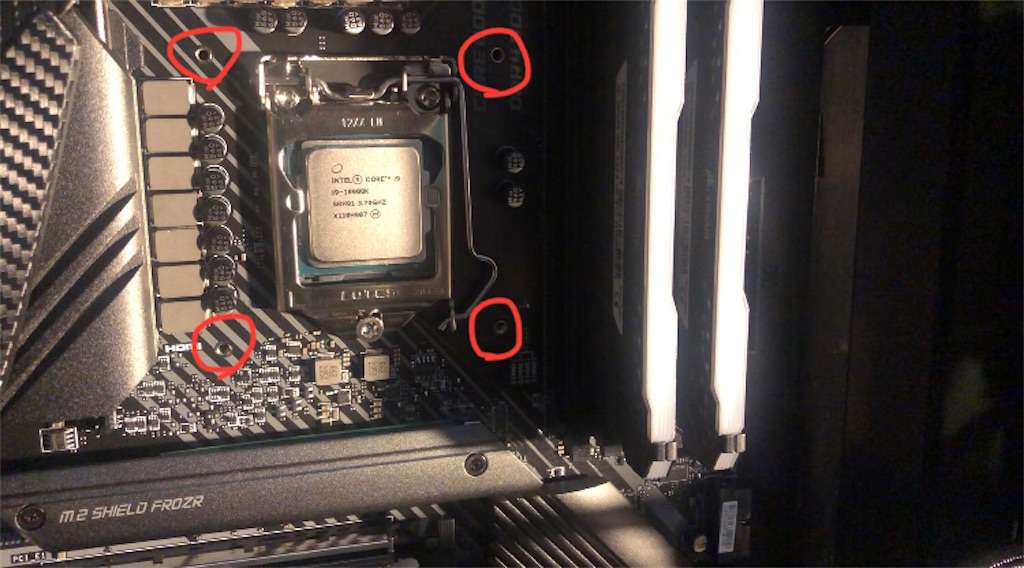

取り付けて表側を確認するとちゃんと取り付けられていることがわかります。

この赤丸のところにCPUクーラーを取り付けるためのネジをはめて行きます
f:id:harukazu1:20210510083241j:image

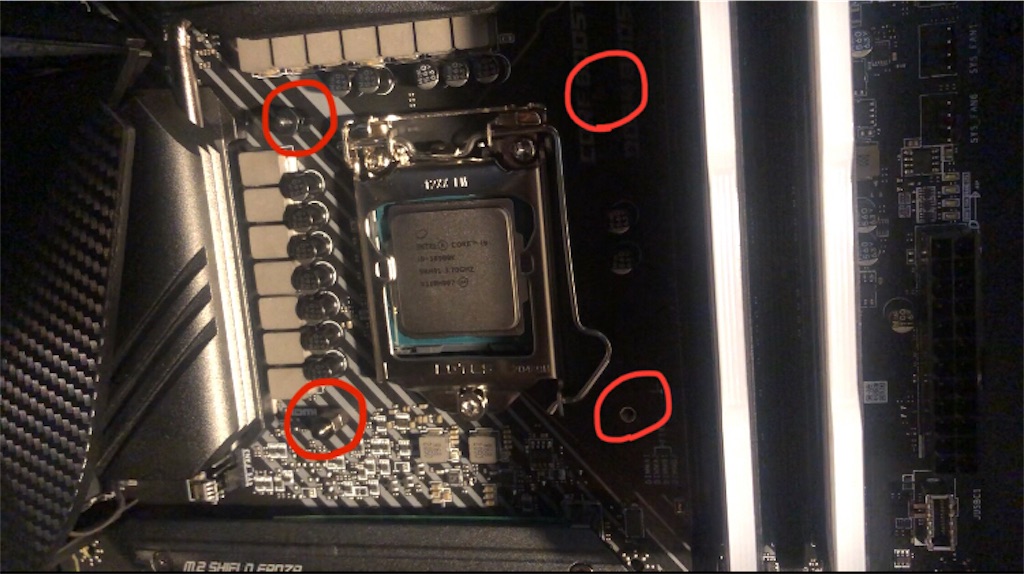

取り付け途中の画像がこれです

この取り付ける部品には両側にネジがついている。
f:id:harukazu1:20210510083305j:image

この部分にCPUクーラーを取り付けます

このCPUクーラーの裏側にはグリスが初めから着いていました!なのでグリスを買わなくても行けます

グリスとは熱伝導率が高い物で冷却のために必要なものになります

これのことです↓



ではCPUクーラーを取り付けます!
f:id:harukazu1:20210510083237j:image

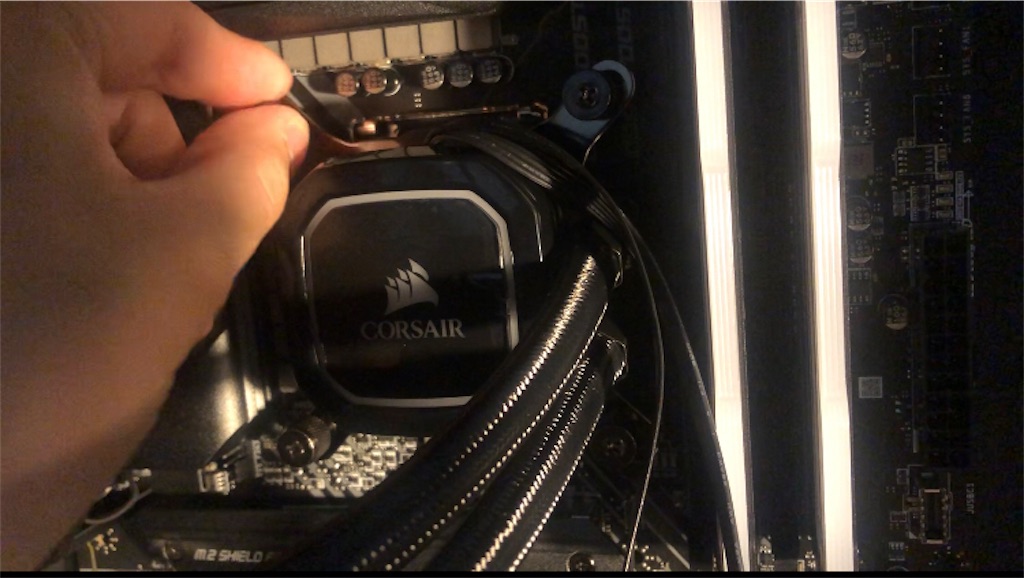

CPUクーラーを固定するネジは手で回せる

四角に固定する所があるのでネジを取り付けて行きます
f:id:harukazu1:20210510083232j:image

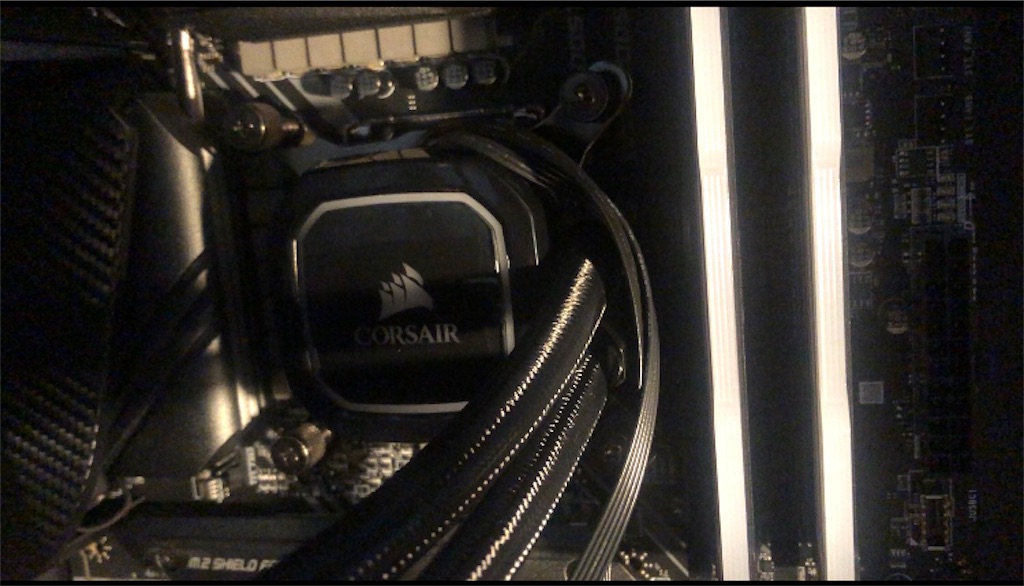

取り付けたCPUクーラーがこちらです!

まだ光っていませんがこのcorsairの白い部分が今後光っていきます!
f:id:harukazu1:20210510083301j:image

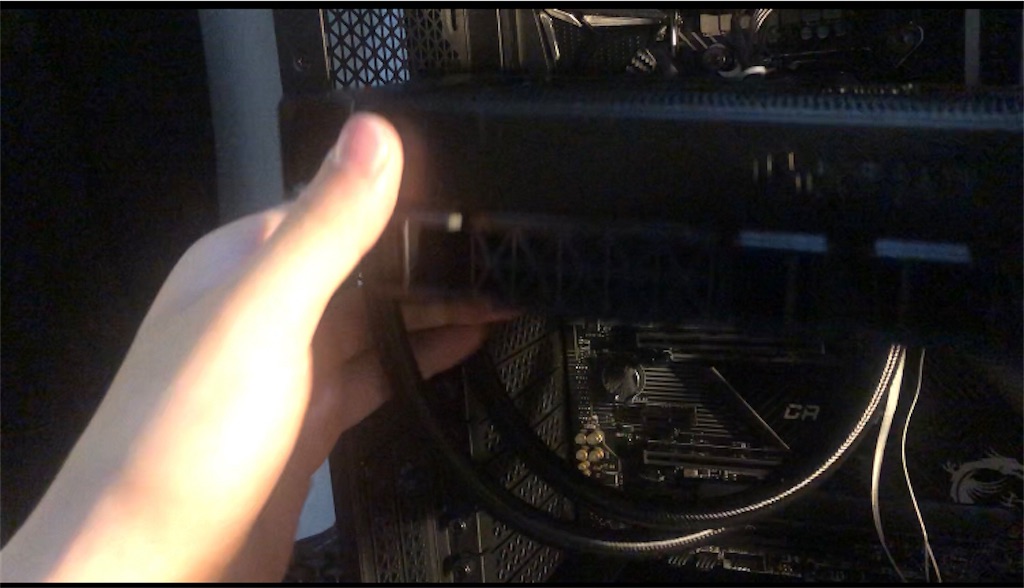

それではケースの上部にCPUクーラーのファンの部分を取り付けて行きます

ここで少しミスったのは、ここも光るファンにすれば良かったなとちょっとだけ後悔してます

この部分には「corsair」の120mmのファンが2機ついています。

ここだけ取り替えたら光らせることもできます

このファンの配線はCPUクーラーの部分に差し込めます!
f:id:harukazu1:20210510083219j:image

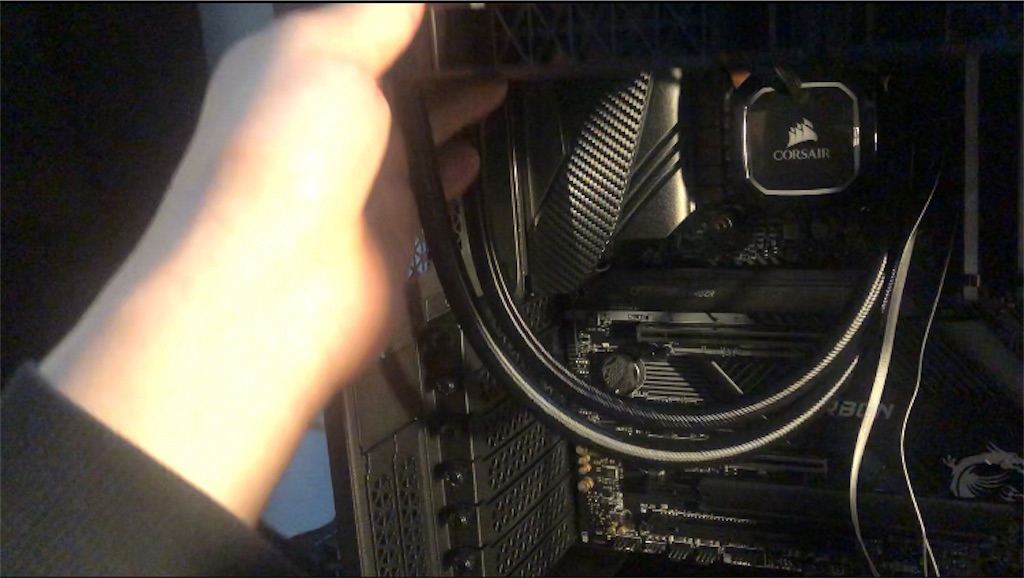

上にはネジ穴があるのでそこにネジで固定していきます
f:id:harukazu1:20210510083227j:image

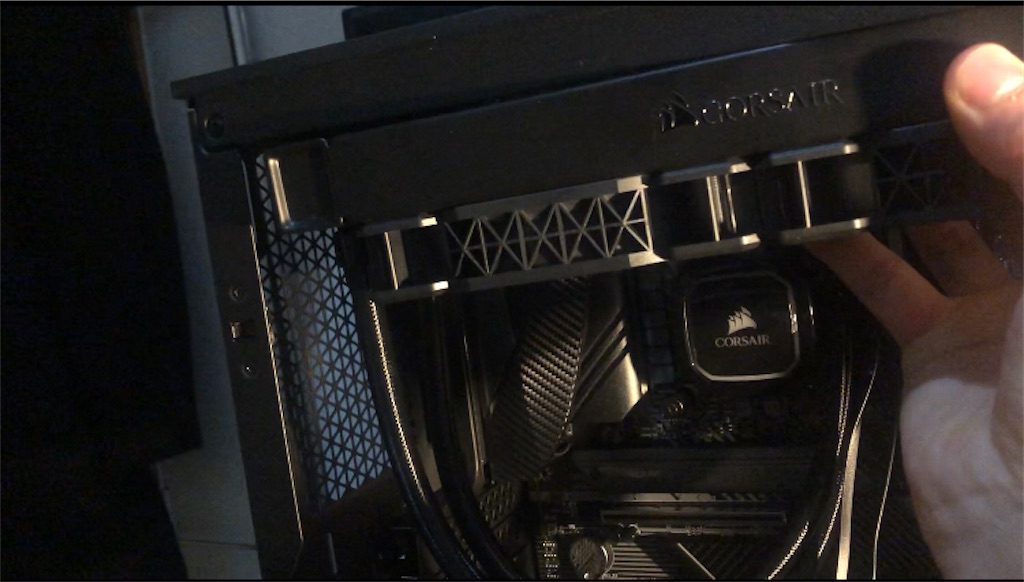

固定するとこんな感じにつきます!

ザ、機械!って感じがいいですね!
f:id:harukazu1:20210510083308j:image

上部の固定する部分はこんな感じで固定しています!水冷のチューブがいい感じですね!

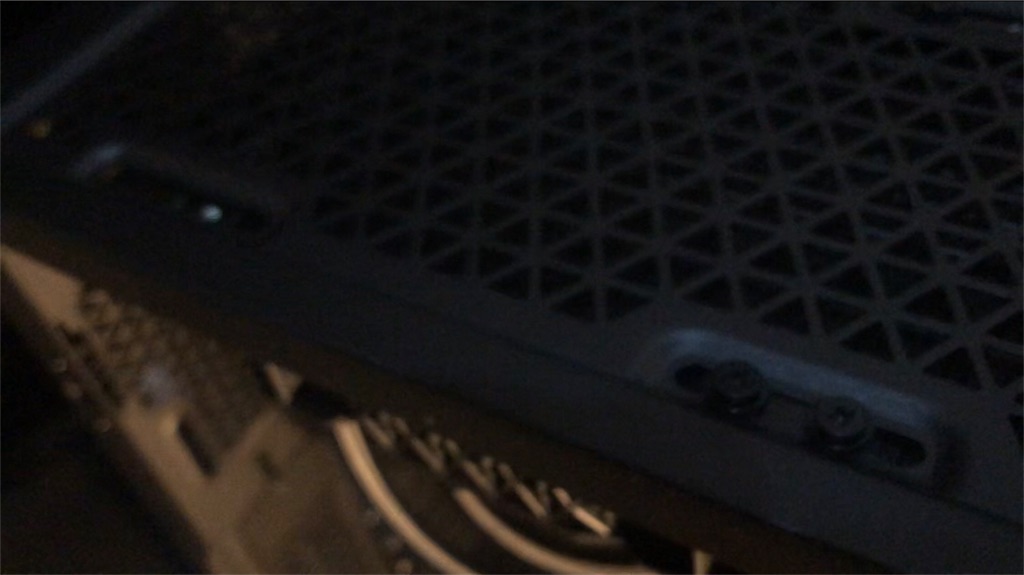

上のネジでどうしてもネジが入らない場所が一箇所だけありました

なくても固定はできたので、一箇所だけ止めてない状況になってます
f:id:harukazu1:20210510083254j:image

それにしてもだんだん形になってきましたね!組み立てかなり楽しいですね!

というわけで今回はCPUクーラーを取り付けました!

今回使用したCPUクーラーはこちらです!
